1.电气图图面的构成：

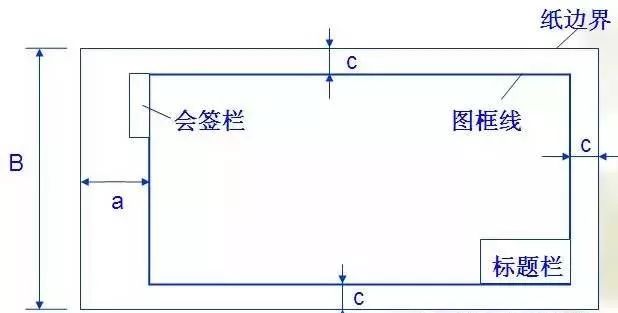

1.1 幅面
电气图图纸幅面一般规定为以下5个规格：
A0、A1、A2、A3、A4号图纸

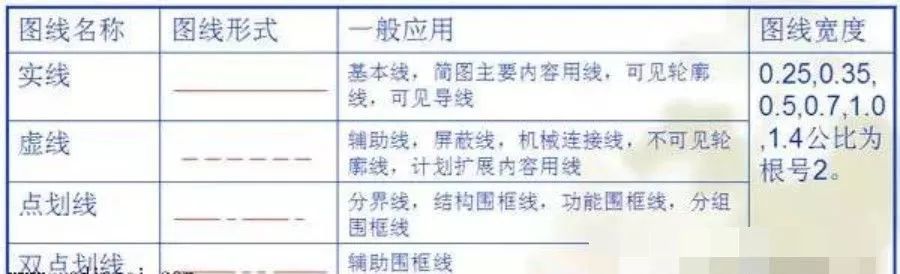

1.2图线
通常在一张电气图中只选用两种宽度的图线，出线宽度为细线的两倍。
当需要两种以上的宽度时，线宽以2的倍数依次递增。平行图线的间距应不小于粗线的两倍，同时不小于0.7mm。

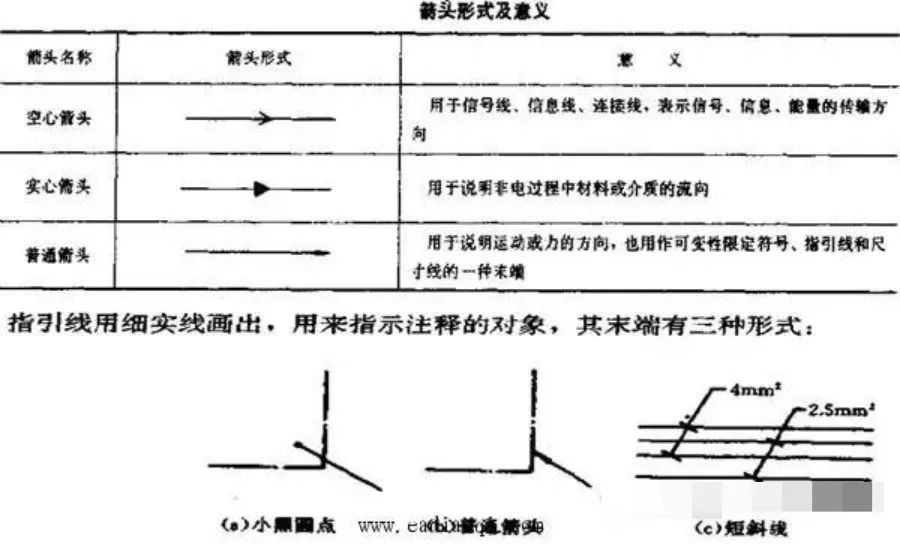

1.3 箭头和指引线
1.4电气图的字体
电气图中的字体，包括汉字，字母和数字，其大小依图幅而定。
汉字应写成仿宋体，字体大小以字的高度分为7种型号：20、 14、 10、 7、 5、 3.5、2.5。字宽约等于字高的2/3。
2.电气图的布局
电气图要求布局合理，排列均匀，图面清新易于识图。
2.1图线的布置
图线的布置应有利于识别各种过程及信息流向。
电气线路图中通常电源或信号的输入在左边（上面），输出在右边（下面）。

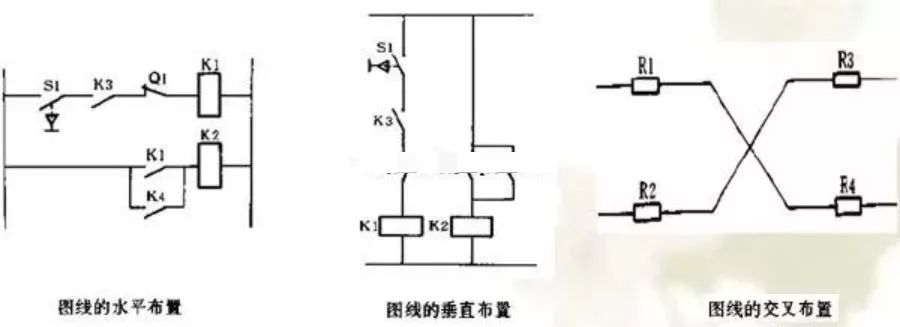

图线的布置有以下3种：① 水平布置 ② 垂直布置 ③ 交叉布置
2.2 元器件的图形符号布置
同类型的图形符号应水平或垂直成一条直线，且控制回路的负载宜靠近零线或负极。
3、图上元件位置的表示方法
电路图上的电气设备、元器件很多，为了清楚表达图与图，元件与元件之间的连接情况，表示方法有三种：
⑴坐标法；⑵电路编号法；⑶表格法；
我们通常用坐标法来表示，下面着重讲述坐标法。

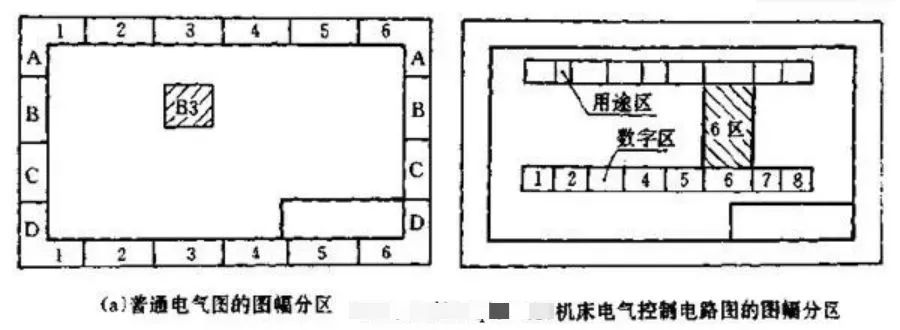

坐标法也称图幅分区法，它是将整个图样的幅面分区，从图样的左上角开始，在图样周边的竖边方向按行用大写字母分区编号，横边方向按列用数字分区编号（分区数必须是偶数），图中某个位置的代号用该区域的字母和数字组合来表示。
