空气式时间继电器工作原理

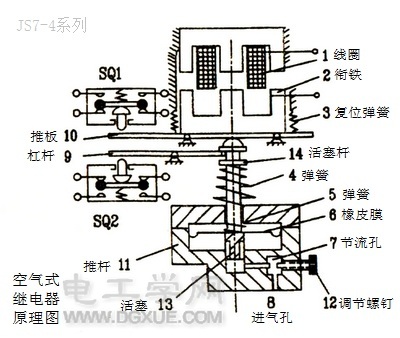

JS7一A时间继电器有通电延时与断电延时两种。右图为通电延时型继电器。它的主要功能是线圈通电后触点要延长一段时间才动作；而线圈失电时，触点立即复位。
工作原理是这样的：当线圈1通电时，衔铁2克服反力弹簧3的阻力与固定铁芯立即吸合，活塞杆14在宝塔弹簧4的作用下向上移动，使与活塞13相连的橡皮膜6也向上运动，但受到进气孔8进气速度的限制，这时橡皮膜下面形成空气稀薄的空间，与橡皮膜上面的空气形成压力差，对活塞的移动产生阻尼作用。空气由进气孔进入气囊，经过一段时间，活塞才能完成全部行程而压动微动开关2，使常闭触点延时断开，常开触点延时团合。延时时间的长短决定于节流孔7的节流程度，进气越快，延时越短。旋动节流孔螺钉12可调节进气孔的大小，从而达到调节延时时间长短的目的。延时范围分为0．4～60s和0．4～180s两种。微动开关sQ1在衔铁吸合后，通过推板10立即动作，使常闭触点瞬时断开，常开触点瞬时闭合。
当线圈1断电时，衔铁2在弹簧3的作用下，通过活塞杆14将活塞13推向最下端，这时橡皮膜6下方气室内的空气通过橡皮膜、弱弹簧5和活塞的局部所形成的单向阀迅速从橡皮膜上方气室缝隙中排掉，使得微动开关sQ2的常闭触点瞬时闭合，常开触点瞬时断开，而SQ1触点也立即复位。
综上所述：对于通电延时型，线圈通电，触头延时动作，线圈断电，触头瞬时复位。而断电延时型，动作原理为：线圈通电，触头瞬时动作，线圈断电，触头延时复位。
